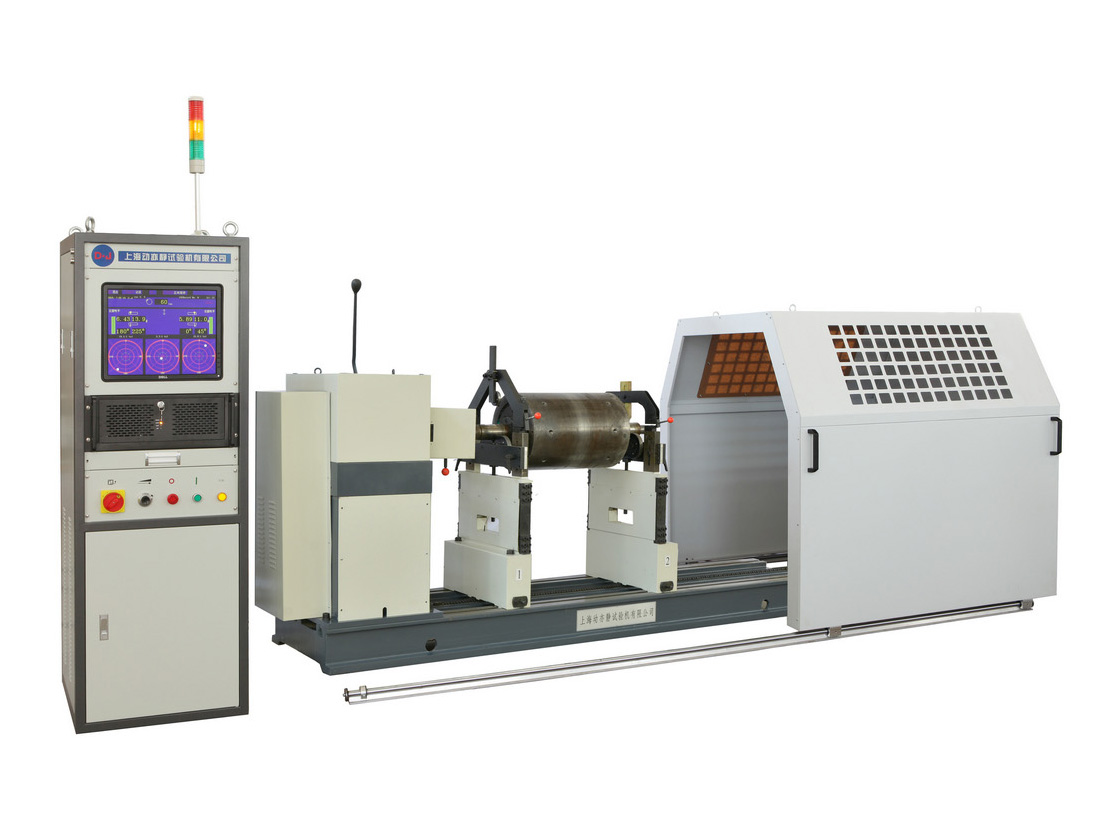

產品型號：DH2000WX
產品介紹：上海動亦靜試驗機有限公司是家專業的動平衡機制造商,葉輪平衡機,轉子平衡機,風機平衡機等。。。。。。詳情請來電咨詢!
一、主要結構：
驅動裝置由變頻電機作主動力，經由電動機出軸端皮帶輪，經齒輪變速箱放大各檔輸出力矩,還可由變頻調速至合適的轉速，帶動工件旋轉，工件旋轉時產生離心力，迫使擺架振動，信號傳遞給傳感器，將振動信號轉換成電信號，由專用的導線輸入電測系統。經過電測系統的解算從而顯示出工件的不平衡量大小及相位。為滿足不同支承長度的工件，兩擺架可根據支承距離在底座上進行調整。兩擺架上的滾輪架可以上下移動，以適應不同支承直徑的要求。本設備屬于硬支承通用平衡機，采用H型支承架。支承架剛度大，恢復性好。
該機還有二點主要突出特點：
1.電機出軸皮帶輪和變速箱輸入端皮帶輪之間有力抵消機構，可以使?jié)q緊力盡可能大而不傷變變速箱輸入軸。
2.萬向軸可有小范圍無間隙移動方便工件和萬向節之間的聯接。
動平衡機主要技術參數如下：
1 | 型號 | DH2000WX |
2 | 工件******質量 | 2000 |
3 | 工件******直徑 | φ1600 |
4 | 兩支承間最小距離 | 70 |
5 | 傳動軸法蘭至右支承中心******距離 | 2000（3m床身） |
6 | 滾輪支承軸頸范圍 | φ15～φ120，φ120～φ240 （配二付滾輪，配SKF軸承） |
7 | 平衡轉速（r/min）（齒輪箱變速） | 200 /408 /745/1260每級均可無級調速 |
8 | 傳動軸扭矩（N.m） | 700 |
9 | 電動機功率（kW） | 7.5變頻電機 |
10 | 最小可達剩余不平衡度（g.mm/kg） | emar≤0.5 |
11 | 不平衡量減少率(%) | URR≥95% |
12 | 測量系統 | 配17＂電腦液晶屏幕顯示測量系統 |
