產品型號：萬向節傳動平衡機系列產品

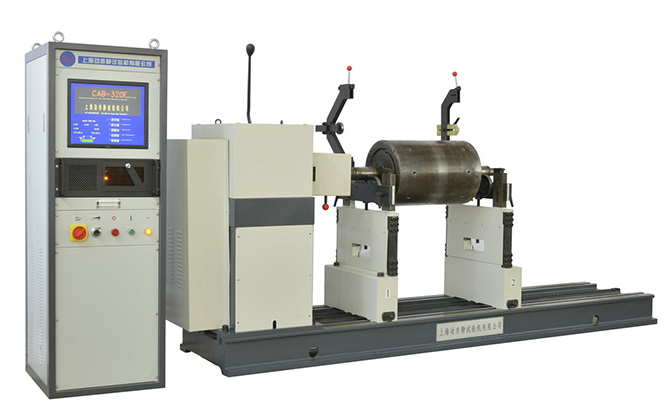

產品介紹：DH1000W～DH5000WX型 萬向節傳動臥式硬支承平衡機
DH1000W/DH2000WX/DH3000WX/DH5000WX型 硬支承平衡機簡介
DH1000W～DH5000WX型主要是由高精密機械部分和先進的電氣部分，組合為一體的硬支承平衡機，本系列產品是我司根據國內外核心技術自行研發、設計和制造的通用臥式萬向節傳動平衡機之一。是目前國際上先進的機型，應用于各類旋轉工件例如：離心機轉子、風機轉子、離心葉輪、水泵轉子、發電機轉子、內燃機、烘缸、篩籃、破碎機、火車輪對、汽輪機、造紙機械、農業機械等行業。
本機采用萬向節傳動裝置，萬向軸可有小范圍無間隙移動方便工件和萬向節之間的連接。其特點具有精度高、效率高、操作方便、顯示直觀、測量迅速、性能穩定，轉速采用變頻調速裝置控制等優勢。
本機電測系統可配微機數字顯示測量系統，也可配電腦測量系統。
嚴謹?shù)纳a(chǎn)及檢驗人員，確保產品的每個細節都一絲不茍。經驗豐富的專業售后服務人員，隨時為您提供優質、快捷、周到的服務，為您的生產提供有力保障，讓您完全放心。優良的品質、完善的服務，深受國內外廣大用戶的青睞。
萬向節傳動硬支承平衡機系列技術參數（DH1000W/2000WX/3000WX/5000WX型）：
1 | 型號 | DH1000W | DH2000WX | DH3000WX | DH5000WX |
2 | 工件******質量 | 1000 | 2000 | 3000 | 5000 |
3 | 工件******直徑 | φ1500/φ1600 | φ1600 | φ2100 | φ2100 |
4 | 兩支承間最小距離 | 60 | 70 | 70 | |
5 | 傳動軸法蘭至右支承中心******距離 | 2000（3m床身） | 3000（4m床身） | ||
6 | 滾輪支承軸徑范圍 | φ10～φ140 （配SKF軸承） | φ15～φ120，φ120～φ240 （配二付滾輪，配SKF軸承） | ||
7 | 平衡轉速（r/min） | 變頻無級調速 | 200 /408 /745/1260每級均可無級調速 | 130/270/492/832 每級均可無級調速 | |
8 | 傳動軸扭矩（N.m） | 250 | 700 | 1200 | |
9 | 電動機功率（kW） | 4變頻電機 | 7.5變頻電機 | 15變頻電機 | |
10 | 最小可達剩余不平衡度（g.mm/kg） | emar≤1 | |||
11 | 不平衡量減少率(%) | URR≥95% | |||
12 | 測量系統 | 配DYJ-S80微機數字式電測系統（可選配電腦測量系統） | |||
注：以上系列平衡機技術參數僅供參考,具體參數及報價需要根據用戶實際工件轉子的情況來確定,也可特殊定制！
