產品型號：萬向節傳動平衡機系列產品

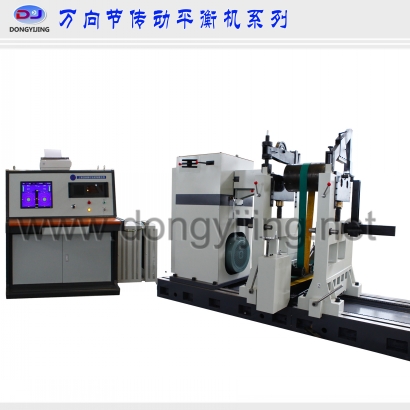

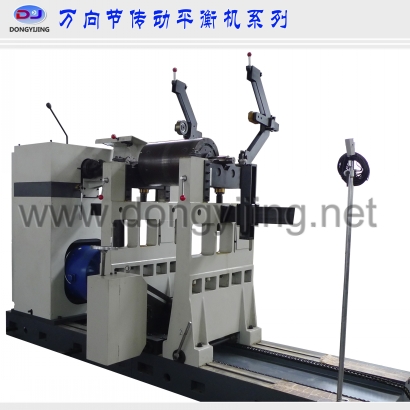

產品介紹：DH10000WX～DH50000WX型 萬向節傳動臥式硬支承平衡機
DH10000WX/DH20000WX/DH30000WX/DH40000WX/DH50000WX型 硬支承平衡機簡介

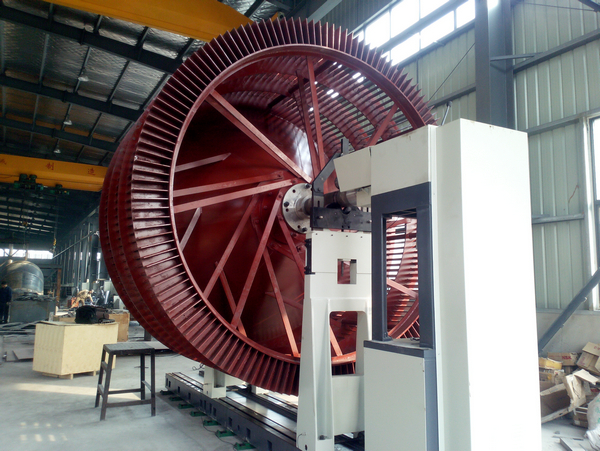

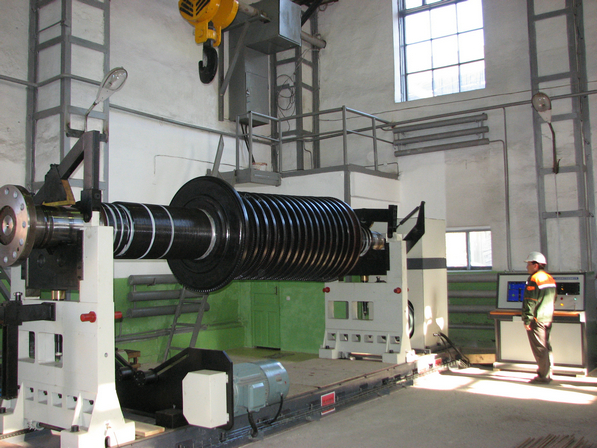

DH10000WX～DH50000WX型主要是由高精密機械部分和先進的電氣部分，組合為一體的硬支承平衡機，本系列產品是我司根據國內外核心技術自行研發、設計和制造的通用臥式萬向節傳動平衡機之一。是目前國際上先進的機型，應用于各類旋轉工件例如：離心機轉子、風機轉子、離心葉輪、水泵轉子、發電機轉子、內燃機、烘缸、篩籃、破碎機、粉碎機、火車輪對、汽輪機、造紙機械、農業機械等行業。

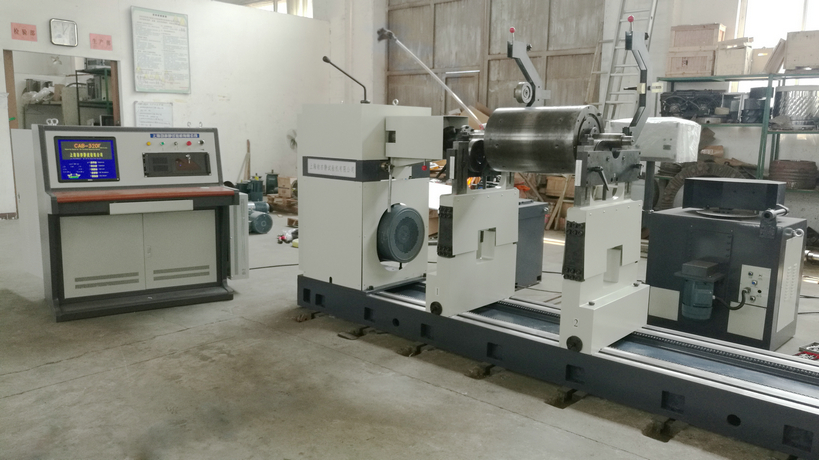

本機采用萬向節傳動裝置，萬向軸可有小范圍無間隙移動方便工件和萬向節之間的連接。其特點具有精度高、效率高、操作方便、顯示直觀、測量迅速、性能穩定，轉速采用變頻調速裝置控制等優勢。
本機電測系統可配微機數字顯示測量系統，也可配電腦測量系統。
嚴謹?shù)纳a(chǎn)及檢驗人員，確保產品的每個細節都一絲不茍。經驗豐富的專業售后服務人員，隨時為您提供優質、快捷、周到的服務，為您的生產提供有力保障，讓您完全放心。優良的品質、完善的服務，深受?chē)?guó)內外廣大用戶的青睞。
萬向節傳動硬支承平衡機系列技術參數 (DH10000WX/DH20000WX/DH30000WX型)：
1 | 型號 | DH10000WX | DH20000WX | DH30000WX |
2 | 工件******質量 | 10000 | 20000 | 30000 |
3 | 工件******直徑 | φ2100 | φ2400 | φ3000 |
4 | 兩支承間最小距離 | 320 | 320 | 700 |
5 | 傳動軸法蘭至右支承中心******距離 | 2600（4m床身） | 4600（6m床身） | 5500 |
6 | 滾輪支承軸頸范圍 | φ40～φ180，φ180～φ380 | φ40～φ180，φ180～φ400 | φ40～φ180/φ180～φ400 （配二付滾輪，配SKF軸承） |
（配二付滾輪，配SKF軸承） | ||||
7 | 平衡轉速（r/min） （齒輪箱變速） | 130/220/387/616/950每級均可無級調速 | 130/220/370/600/920每級均可無級調速 | 130/223/373/609/914+每級均可無級調速（內含ZF淬火硬齒面磨齒低噪音齒輪箱） |
8 | 傳動軸扭矩（N.m） | 2250 | 5000 | 7800 |
9 | 電動機功率（kW） | 30變頻電機 | 75變頻電機 | 90（變頻電機） |
10 | 最小可達剩余不平衡度（g.mm/kg） | emar≤1 | ||
11 | 不平衡量減少率(%) | URR≥95% | ||
12 | 測量系統 | 配17＂電腦液晶屏幕顯示測量系統，電控箱為琴式柜，帶無級變頻調速和電制動裝置 | ||
注：以上系列平衡機技術參數僅供參考,具體參數及報價需要根據用戶實際工件轉子的情況來確定,也可特殊定制！
萬向節傳動硬支承平衡機系列技術參數 (DH40000WX/DH50000WX型)：
1 | 型號 | DH40000WX | DH50000WX |
2 | 工件******質量 | 40000 | 50000 |
3 | 工件******直徑 | φ3000 | φ3000 |
4 | 兩支承間最小距離 | 700 | 700 |
5 | 傳動軸法蘭至右支承中心******距離 | 5500 | 5500 |
6 | 滾輪支承軸頸范圍 | φ65～φ360/φ230～φ560（配二付滾輪，配SKF軸承） | φ65～φ360/φ230～φ560 （配二付滾輪，配SKF軸承） |
7 | 平衡轉速（r/min）（齒輪箱變速） | 130/223/373/609/914+每級均可無級調速（內含ZF淬火硬齒面磨齒低噪音齒輪箱） | 130/223/373/609/914/1128+每級均可無級調速（內含ZF淬火硬齒面磨齒低噪音齒輪箱） |
8 | 傳動軸扭矩（N.m） | 7800 | 10000 |
9 | 電動機功率（kW） | 90（變頻電機） | 90（變頻電機） |
10 | 最小可達剩余不平衡度（g.mm/kg） | emar≤1 | |
11 | 不平衡量減少率(%) | URR≥95% | |
12 | 測量系統 | 配17＂電腦液晶屏幕顯示測量系統，電控箱為琴式柜，帶無級變頻調速和電制動裝置 | |
注：以上系列平衡機技術參數僅供參考,具體參數及報價需要根據用戶實際工件轉子的情況來確定,也可特殊定制！
