產品型號：萬向節/圈帶雙傳動平衡機系列產品
產品介紹：DH500W～DH3000WXQ型 萬向節/圈帶雙選傳動臥式硬支承平衡機

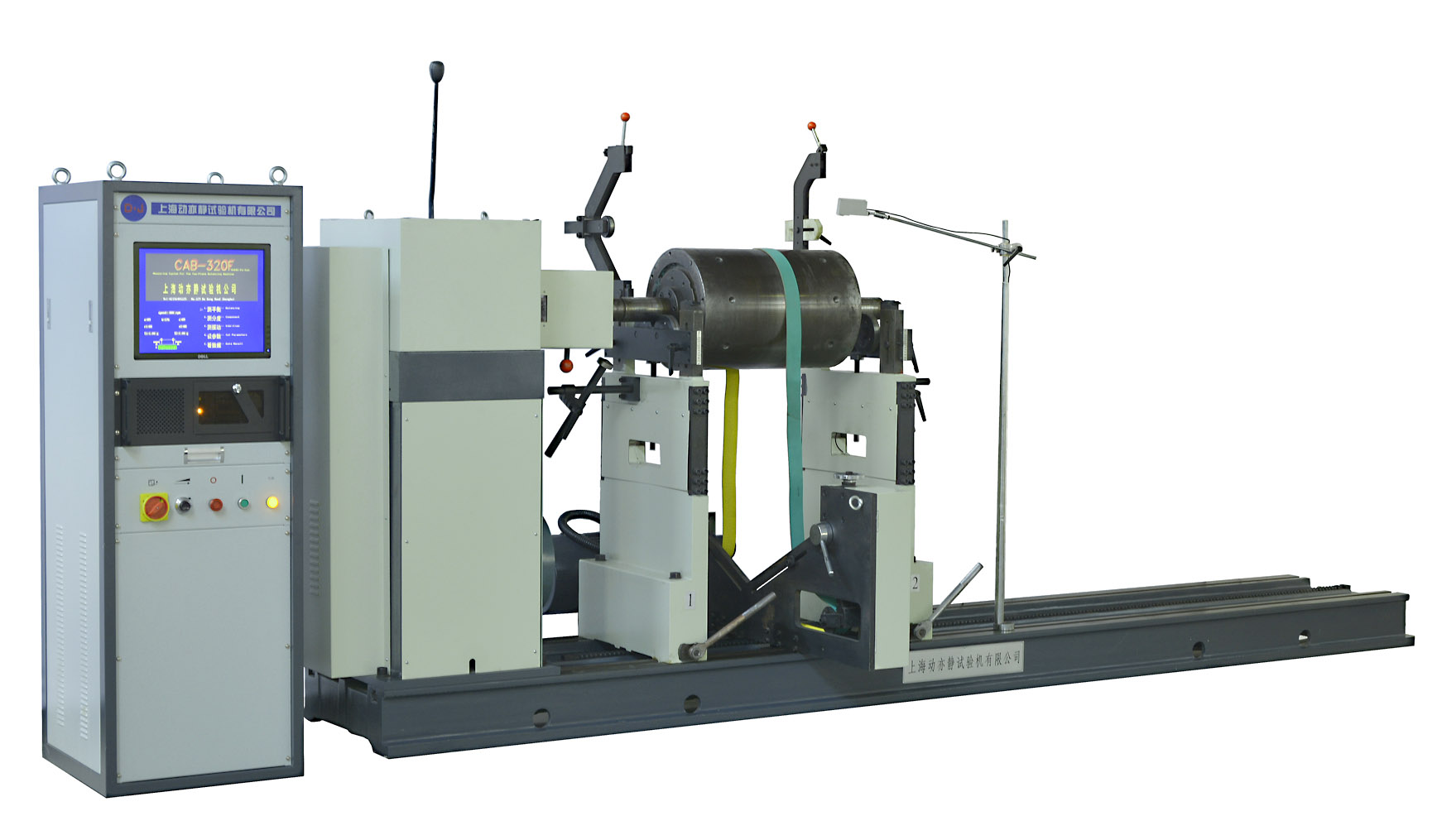

DH500WQ～DH3000WXQ型 硬支承平衡機簡介
DH500W～DH3000WXQ型主要是由高精密機械部分和先進的電氣部分，組合為一體的硬支承平衡機，本系列產品是我司根據國內外核心技術自行研發、設計和制造的通用臥式萬向節與圈帶雙傳動組合一體的平衡機之一。是目前國際上先進的機型，應用于各類旋轉工件例如：離心機轉子、風機轉子、離心葉輪、水泵轉子、發電機轉子、內燃機、各類軸、烘缸、篩籃、破碎機、粉碎機、火車輪對、汽輪機、造紙機械、農業機械、航空、船舶等行業。
本機采用萬向節與圈帶雙傳動組合裝置，萬向軸可有小范圍無間隙移動方便工件和萬向節之間的連接。使用圈帶裝置其特點對適合的工件轉子具有精度高、效率高、操作方便。
本機電測系統可配微機數字顯示測量系統，也可配電腦測量系統。
嚴謹?shù)纳a(chǎn)及檢驗人員，確保產品的每個細節都一絲不茍。經驗豐富的專業售后服務人員，隨時為您提供優質、快捷、周到的服務，為您的生產提供有力保障，讓您完全放心。優良的品質、完善的服務，深受國內外廣大用戶的青睞。
萬向節/圈帶雙傳動硬支承平衡機技術參數 （DH500WQ～3000WXQ型）：
1 | 型號 | 萬向節傳動 | 圈帶傳動 | 萬向節傳動 | 圈帶傳動 |
2 | 工件******質量 | 500 | 3000 | ||
3 | 工件******直徑 | φ1500 | φ2100 | ||
4 | 兩支承間最小距離 | 60 | 70 | ||
5 | 傳動軸法蘭至右支承中心******距離 | 1600（2.5米床身） | 2000（3米床身） | ||
6 | 滾輪支承軸頸范圍 | φ10～φ140 （配SKF軸承） | φ15～φ120 ，φ120～φ240 （配二付滾輪，配SKF軸承） | ||
7 | 圈帶傳動處直徑范圍 | / | φ20～φ600 | / | φ30～φ800 |
8 | 傳動軸扭矩（N·m） | 120 | / | 700 | / |
9 | 平衡轉速（變頻無級調速） | 變頻無級調速 | 200 /408 /745/1260 （多級齒輪箱變速） | ～3800 變頻無級調速 | |
10 | 電動機功率（kW） | 3變頻電機 | 3變頻電機 | 7.5（變頻電機） | 7.5（變頻電機） |
11 | 最小可達剩余不平衡度（g.mm/kg） | emar≤1 | emar≤0.5 | emar≤1 | emar≤0.5 |
12 | 不平衡量減少率(%) | URR≥95% | |||
13 | 測量系統 | 配DYJ-S80微機數字式電測系統（可選配電腦測量系統） | |||
14 | 由于產品型號太多，就不在此一一上傳了，有意向者可來電咨詢。謝謝！ | ||||
注：以上系列平衡機技術參數僅供參考,具體參數及報價需要根據用戶實際工件轉子的情況來確定,也可特殊定制！
